SPL MERCURY All Black

32-Bit-768-kHz-DSD4-Stereo-Mastering-D/A-Wandler – All Black

• Erster D/A-Wandler für das Mastering mit SPL-120V-Technologie, hier in der Ausführung „All Black“
• DAC768v2 mit AKM AK4493 SEQ VELVETSOUND-Chip: PCM bis zu 32 Bit / 768 kHz und DSD bis zu DSD256 (DSD4)
• Analoger 120-V-Tiefpassfilter SLP120 für mehr Dynamik, Headroom und Tiefe des Stereobildes
• Sieben digitale Stereoeingänge mit direkter Auswahl: USB, 2 x AES/EBU (mit Dual-Wire), 2 x koaxial, 2 x optisch
• Synchronisation über die Quelle oder externes Word Clock sowie 0-dBFS-Kalibrierung von +14 bis +24 dBu
• Fester Ausgang und variabler Ausgang mit ALPS RK27-Potentiometer: fungiert auch als Monitor-Controller

Der SPL Mercury All Black ist der Digital-Analog-Wandler für das Mastering von SPL in einer komplett schwarzen Ausführung. Er ist der erste Mastering-DAC, der mit der 120V-Technologie des deutschen Herstellers realisiert wurde – derselben, die auch in dessen Mastering-Konsolen zum Einsatz kommt – und vereint in einem 1U-Rackgerät sieben digitale Stereoeingänge, vollständige Synchronisation sowie einen doppelten Analogausgang, wodurch er auch als Monitor-Controller fungiert. Ein Gerät, das für Mastering-Studios, Mischregie- und Postproduktionsräume konzipiert ist, in denen die Wandlung das letzte Glied vor dem kritischen Hören darstellt.

DAC768v2 mit AKM AK4493 SEQ-Chip: Wandlung mit 768 kHz und DSD256

Das Herzstück des Mercury ist die Wandlerkarte SPL DAC768v2, die auf dem AKM AK4493 SEQ VELVETSOUND-Chip basiert und im Vergleich zum Vorgängermodell AK4490 eine noch geringere Verzerrung sowie einen größeren Dynamikbereich bietet. Er wandelt PCM-Audio mit bis zu 32 Bit und 768 kHz – das Sechzehnfache der CD-Auflösung – sowie Direct Stream Digital bis zu DSD256 (DSD4) um. Die digitale Logik wird von einem FPGA Spartan 7 der neuesten Generation gesteuert.

SLP120-Filter: der analoge Tiefpassfilter mit 120 V

Jeder DAC benötigt nach dem Wandlerchip einen analogen Tiefpassfilter. Im Mercury wird diese Stufe, die als SLP120 (Super Low-Pass) bezeichnet wird, mit 120V-Technologie realisiert und speziell auf den neuen Chip abgestimmt. Das Ergebnis ist mehr Dynamik und Headroom in der analogen Stufe sowie eine präzisere und dreidimensionalere Stereoabbildung.

SPL-120-V-Technologie für das Mastering

Die 120V-Schaltungen arbeiten dank der proprietären SPL SUPRA-Operationsverstärker mit ±60 V – das Vierfache der Spannung herkömmlicher integrierter Operationsverstärker. Die meisten Geräte mit ±15 V erreichen maximal etwa +21,5 dBu, während der Mercury Pegel bis zu +32,5 dBu verarbeitet und damit etwa 12 dB mehr Headroom bietet. Die Bauteile arbeiten stets in ihrem optimalen Bereich: Das Ergebnis ist ein detailreiches, natürliches und entspanntes Hörerlebnis, auch bei langen Arbeitssitzungen. Die Technologie wurde in den 1990er Jahren von Wolfgang Neumann, dem Gründer von SPL, entwickelt und feierte im Jahr 2000 mit dem Mastering-Mischpult MMC1 für die Galaxy Studios ihr Debüt.

Sieben digitale Eingänge mit Synchronisation und Wordclock

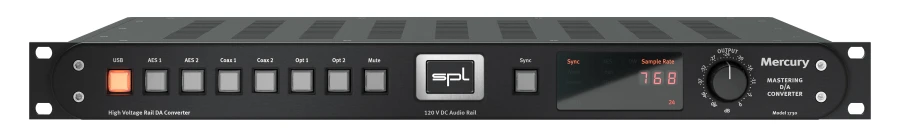

Der Mercury akzeptiert bis zu sieben digitale Stereoquellen: einen USB-Anschluss, zwei AES/EBU-Anschlüsse, zwei koaxiale und zwei optische Anschlüsse. Jede Quelle verfügt über eine eigene beleuchtete Taste auf der Vorderseite, um im Handumdrehen zwischen verschiedenen Playern zu wechseln und unterschiedliche Versionen eines Masters zu vergleichen; der AES-2-Eingang unterstützt zudem den Dual-Wire-Modus. Das Display zeigt die Abtastrate und den Synchronisationsstatus an: Jede Quelle, mit Ausnahme des USB-Eingangs, kann ihren eigenen Takt verwenden, sich mit einer anderen Quelle synchronisieren oder auf einen externen Word-Clock-Signal abstimmen.

0-dBFS-Kalibrierung für jeden Studiostandard

Wenn du die Sync-Taste länger als zwei Sekunden gedrückt hältst, gelangst du zur Kalibrierung des Referenzpegels: 0 dBFS kann +14, +15, +16, +17, +18, +20, +22 oder +24 dBu entsprechen. So passt du den Mercury an den Standard deines Studios sowie an die Empfindlichkeit der Monitore und der nachgeschalteten analogen Outboard-Geräte an.

Fester und variabler Ausgang: Der Mercury als Monitor-Controller

Der symmetrische XLR-Ausgang „FIX OUT“ folgt dem kalibrierten Referenzpegel und eignet sich ideal zum Ansteuern einer analogen Mastering-Kette oder eines Recorders. Der VAR OUT-Ausgang liefert dasselbe Signal, dessen Pegel stufenlos über ein ALPS RK27 „Big Blue“-Potentiometer einstellbar ist, das für sein präzises Tracking zwischen den Kanälen und seine leichtgängige Drehung geschätzt wird. Durch den Anschluss der Monitore an den VAR OUT wird der Mercury zu einem hochwertigen Monitor-Controller ohne weitere Stufen im Signalweg.

All-Black-Version

Die All-Black-Version bietet die gleichen technischen Eigenschaften wie der Standard-Mercury in einer komplett schwarzen Ausführung, die sich nahtlos in Racks und Regieräume mit dunkler Ästhetik einfügt.

Technische Daten SPL Mercury All Black

• Typ: Stereo-D/A-Wandler für das Mastering mit Monitor-Controller
• Analogtechnik: SPL 120 V (±60 V)
• Wandler: SPL DAC768v2, AKM AK4493 SEQ VELVETSOUND-Chip, Spartan 7 FPGA, SLP120-Filter

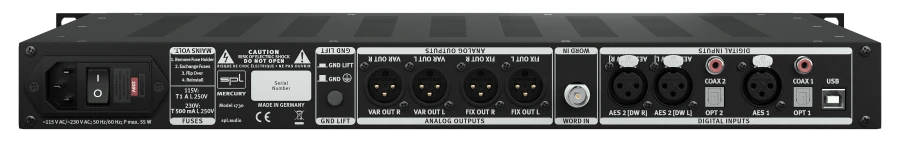

• Digitale Eingänge: 1 x USB Typ B, 2 x AES/EBU (XLR, AES 2 mit Dual-Wire), 2 x S/PDIF koaxial (RCA), 2 x S/PDIF optisch (TosLink)
• PCM-AES/EBU- und koaxiale Abtastraten: 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz
• PCM-Frequenzen (optisch): 44,1 / 48 / 88,2 / 96 kHz; 176,4 / 192 kHz bei Glasfaserkabeln unter 1 m
• PCM-Frequenzen über USB: von 44,1 bis 768 kHz, bis zu 32 Bit
• DSD über USB (DoP): DSD64 (2,8 MHz), DSD128 (5,6 MHz), DSD256 (11,2 MHz)
• Synchronisation: über die Quelle, über eine andere Quelle oder über externes Word Clock (außer USB)
• Analoge Ausgänge: FIX OUT und VAR OUT, symmetrisch über XLR
• 0-dBFS-Kalibrierung: +14, +15, +16, +17, +18, +20, +22, +24 dBu (Standard: +15 dBu)
• VAR OUT-Potentiometer: ALPS RK27
• Maximalpegel: +32,5 dBu
• Ausgangsimpedanz: 75 Ω
• Frequenzgang (-3 dB): 4 Hz – 300 kHz
• THD (0 dBu, 1 kHz): 0,000992 %
• Rauschen (A-bewertet): -102,5 dBu
• Übersprechen (1 kHz): -108 dB
• Dynamikbereich: 135 dB
• Stromversorgung: internes lineares Netzteil mit abgeschirmtem Ringkerntransformator
• Netzspannung (wählbar): 230 V AC / 50 Hz; 115 V AC / 60 Hz
• Sicherungen: T 500 mA (230 V), T 1 A (115 V)
• Leistungsaufnahme: max. 40 VA, im Standby-Modus unter 0,3 W
• Abmessungen (B x H x T): 482 x 44 x 300 mm (19"-Rack, 1 HE)
• Gewicht: 4,55 kg
• Gewicht mit Verpackung: 6,7 kg
