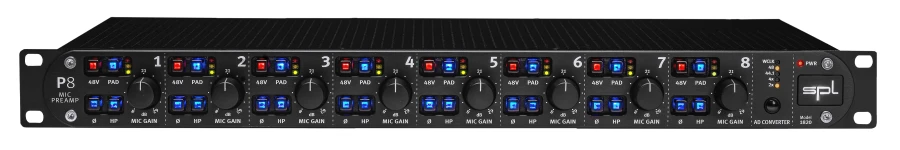

SPL P8 + ADC8

8-Kanal-Mikrofonvorverstärker in diskreter Bauweise mit ADAT-Wandler

• Acht identische Mikrofonvorverstärker mit diskreten Bauteilen, ohne integrierte Schaltkreise
• Vorinstallierter AD-Wandler ADC8: 8 Kanäle mit 24 Bit und AKM AK5538-Chip, von 44,1 bis 192 kHz
• Optische ADAT-Ausgänge zum direkten Anschluss des P8 an die digitalen Eingänge Ihres Audio-Interfaces
• Analoger DB25-Ausgang stets parallel verfügbar, für einen externen Wandler oder ein Backup-System
• 48-V-Phantomspeisung, PAD -20 dB, Polaritätsumkehr und Hochpassfilter unabhängig für jeden Kanal
• Word-Clock-Ein- und Ausgang mit jitterarmen Quarzoszillatoren, im 19"-Rack (1 HE)

Der SPL P8 + ADC8 ist der 8-Kanal-Mikrofonvorverstärker mit diskreter Technologie von SPL, der mit dem bereits installierten Analog-Digital-Wandlermodul ADC8 geliefert wird. In einer einzigen Rack-Einheit erhalten Sie acht High-End-Vorverstärker und einen 8-Kanal-Wandler mit ADAT-Ausgängen: die einfachste Lösung, um ein Audio-Interface mit ADAT-Anschlüssen um acht hochwertige Mikrofoneingänge zu erweitern – ideal für die Mehrspuraufnahme von Schlagzeug, Live-Bands im Studio oder akustischen Ensembles.

SPL-Mikrofonvorverstärker mit diskreten Bauteilen

Alle acht Vorverstärker des P8 sind mit diskreten Transistoren statt mit integrierten Schaltkreisen aufgebaut – eine für High-End-Vorverstärker typische Konstruktionsweise, die die Grundlage für ihre Klangqualität bildet. Der Klangcharakter ist offen und transparent: Das Mikrofon und die Klangquelle gelangen so zum Wandler, wie man sie im Raum hört, ohne dass die Schaltung den Klang verfälscht.

Verstärkung von +8 bis +62 dB für jeden Mikrofontyp

Jeder Kanal verfügt über einen eigenen analogen Verstärkungsregler von +8 bis +62 dB. Damit hast du Spielraum für Bändchenmikrofone und dynamische Mikrofone mit niedrigem Ausgangspegel, aber auch die erforderliche geringe Empfindlichkeit für Großmembran-Kondensatormikrofone in der Nähe lauter Klangquellen. Eine dreifarbige LED pro Kanal zeigt das Vorhandensein eines Signals und das Annähern an den Vollausschlag an, wobei die rote Schwelle auf -3 dBFS des Wandlers bezogen ist.

Phantomspeisung, PAD, Polarität und Filter für jeden Kanal

Die acht Kanäle bieten jeweils eine 48-V-Phantomspeisung für Kondensatormikrofone, einen PAD von -20 dB für Schlagzeug, Blechblasinstrumente und lautstarke Verstärker, eine 180°-Polaritätsumkehr zur Korrektur von Phasenproblemen bei der Mehrfachabnahme des Schlagzeugs sowie einen Hochpassfilter mit 6 dB pro Oktave, der Schlaggeräusche und unerwünschte tiefe Frequenzen unter 80 Hz reduziert.

AD-Wandler ADC8: 8 ADAT-Kanäle mit 24 Bit / 192 kHz

Das Herzstück des ADC8-Moduls ist der 8-Kanal-24-Bit-Wandlerchip AKM AK5538 mit Abtastraten von 44,1 bis 192 kHz. Er überträgt die gesamte Detailfülle der diskreten Vorverstärker des P8 in den digitalen Bereich, ohne Zwischenschritte oder zusätzliche analoge Verkabelung zu einem externen Wandler. Die optischen ADAT-Ausgänge über TOSLINK gewährleisten Kompatibilität mit einer Vielzahl von Audio-Interfaces.

Jitterarmer Takt und Word-Clock-Synchronisation

Hochpräzise Quarzoszillatoren erzeugen einen sauberen Master-Takt mit geringem Jitter. Bei Vorhandensein eines externen Synchronisationssignals werden die internen Oszillatoren automatisch deaktiviert, um Interferenzen zu vermeiden. Der Word-Clock-Bereich umfasst Eingang, Ausgang und einen Terminierungsschalter, sodass der P8 als Master für Ihr digitales Setup fungieren oder an den Studio-Takt angeschlossen werden kann.

Abtastfrequenz und Taktquelle über die Vorderseite

Die Taste „AD Converter“ auf der Vorderseite schaltet zwischen 44,1, 48, 88,2, 96, 176,4 und 192 kHz sowie der Option „WCLK“ für den externen Takt um. Ein USB-Serviceanschluss ist für Firmware-Updates des Moduls vorgesehen und nicht für die Audioübertragung bestimmt.

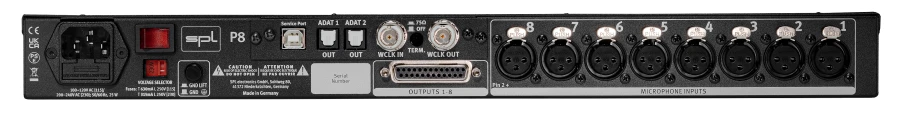

Analoger DB25-Ausgang für externen Wandler oder als Backup

Bei installiertem ADC8-Modul ersetzen die ADAT-Ausgänge den zweiten DB25-Ausgang des P8, während der erste weiterhin mit den Line-Pegel-Signalen der Kanäle 1–8 verfügbar bleibt. So kannst du digital über ADAT aufnehmen und parallel dazu dasselbe analoge Signal an einen zweiten Wandler oder ein Backup-System senden.

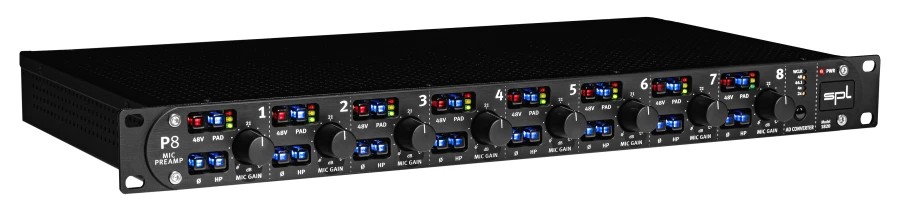

SPL Studio-Bauweise im 1U-Rack

4 mm starke Frontplatte aus schwarz eloxiertem Aluminium, Drehregler aus massivem Aluminium und Gehäuse aus pulverbeschichtetem Stahl. Viele Schlüsselkomponenten sind mit Durchstecktechnik montiert, sodass sie auch nach dem Hörtest ausgewählt werden können, und das interne lineare Netzteil mit abgeschirmtem Ringkerntransformator garantiert Stabilität und ein geringes Rauschen.

Technische Daten SPL P8 + ADC8

• Typ: 8-Kanal-Mikrofonvorverstärker mit diskreter Schaltungstechnik und vorinstalliertem ADAT-AD-Wandler
• Eingänge: 8 x symmetrische Neutrik-XLR-Mikrofoneingänge mit vergoldeten Kontakten
• Analoge Ausgänge: 1 x symmetrischer DB25-Anschluss mit Line-Pegel (Kanäle 1–8)
• Digitale Ausgänge: 2 x optisches ADAT (TOSLINK)
• Verstärkung: von +8 bis +62 dB
• Funktionen pro Kanal: 48-V-Phantomspeisung, PAD -20 dB, Polaritätsumkehr, Hochpassfilter 6 dB/Oktave bei 80 Hz
• Maximaler Eingangspegel (Mikrofon): 13,5 dBu
• Eingangsimpedanz: 10 kΩ
• Ausgangsimpedanz: 75 Ω
• Frequenzgang: 15 Hz – 200 kHz
• Äquivalentes Eingangsrauschen (EIN): -124 dBu
• Rauschen (A-bewertet, 150 Ω): -94 dBu bei 30 dB, -66 dBu bei 62 dB
• Gleichtaktunterdrückung (1 kHz): < 78 dB
• THD+N (1 kHz): 0,003 % bei 30 dB, 0,022 % bei maximaler Verstärkung
• Signalanzeigen: grün -25 dBu, gelb 0 dBu, rot -3 dBFS (+12 dBu)
• ADC8-Wandler: 8 Kanäle, 24 Bit, AKM AK5538-Chip
• Abtastfrequenzen: 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz oder externer Word-Clock-Takt
• Synchronisation: Word-Clock-Ein-/Ausgang mit umschaltbarer Terminierung, Quarzoszillatoren mit geringem Jitter
• USB-Serviceanschluss für Firmware-Updates
• Betriebsspannung der Audioelektronik: ±18 V
• Betriebsspannung der AD-Karte: +12 V / +3,3 V
• Stromversorgung: internes lineares Netzteil mit abgeschirmtem Ringkerntransformator
• Netzspannung (wählbar): 230 V AC / 50 Hz; 115 V AC / 60 Hz
• Sicherungen: T 315 mA (230 V), T 630 mA (115 V)
• Leistungsaufnahme: max. 27 VA
• Abmessungen (B x H x T): 482 x 44 x 237 mm (19"-Rack, 1 HE)
• Gewicht: 4,15 kg
• Gewicht mit Verpackung: 5,4 kg
