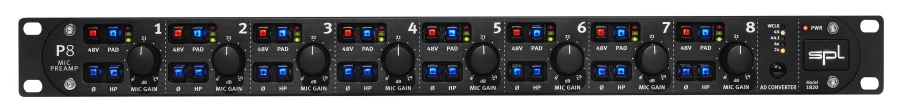

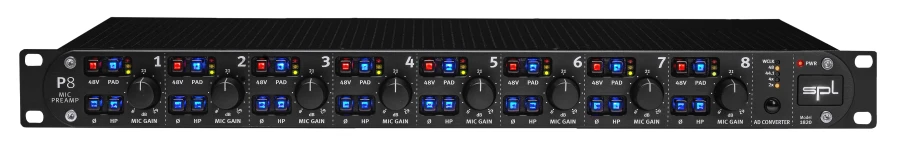

SPL P8

Diskreter 8-Kanal-Mikrofonvorverstärker mit DB25-Ausgang

• Acht identische Mikrofonvorverstärker mit diskreten Bauteilen, ohne integrierte Schaltkreise
• Verstärkung von +8 bis +62 dB pro Kanal, für Kondensator-, Dynamik- und Bändchenmikrofone
• 48-V-Phantomspeisung, PAD -20 dB, Polaritätsumkehr und Hochpassfilter unabhängig auf allen acht Kanälen
• Doppelter analoger DB25-Ausgang auf Line-Pegel: direkter Anschluss an den AD-Wandler und integrierter Splitter für die Datensicherung
• 8-Kanal-AD-Wandlerkarte mit ADAT-Ausgängen optional erhältlich
• 19"-Rack-Format (1 HE) in der Bauweise der SPL Studio-Serie

Der SPL P8 ist ein 8-Kanal-Mikrofonvorverstärker mit diskreter Technologie, der für hochwertige Mehrspur-Aufnahmesessions konzipiert ist. Acht identisch ausgelegte Vorverstärker, jeder mit eigenem, vollständigen Reglersatz, in einer einzigen Rack-Einheit: die ideale Lösung, um die Eingänge Ihres Audio-Interfaces oder AD-Wandlers um ein professionelles analoges Front-End zu erweitern – vom Schlagzeug bis hin zu akustischen Ensembles.

SPL-Mikrofonvorverstärker mit diskreten Bauteilen

Alle acht Vorverstärker des P8 sind mit diskreten Transistoren statt mit integrierten Schaltkreisen aufgebaut – eine für High-End-Vorverstärker typische Konstruktionsweise, die die Grundlage für ihre Klangqualität bildet. Der Klangcharakter ist offen und transparent: Das Mikrofon und die Klangquelle gelangen so zum Wandler, wie man sie im Raum hört, ohne dass die Schaltung ihnen eine eigene Klangfärbung auferlegt.

Verstärkung von +8 bis +62 dB für jeden Mikrofontyp

Jeder Kanal verfügt über einen eigenen analogen Verstärkungsregler von +8 bis +62 dB. Damit steht dir ein Spielraum für Bändchenmikrofone und dynamische Mikrofone mit niedrigem Ausgangspegel zur Verfügung, aber auch die erforderliche geringe Empfindlichkeit für Großmembran-Kondensatormikrofone in der Nähe lauter Schallquellen. Eine dreifarbige LED pro Kanal zeigt das Vorhandensein eines Signals und eine drohende Übersteuerung an.

Phantomspeisung, PAD, Polarität und Filter für jeden Kanal

Die acht Kanäle bieten jeweils eine 48-V-Phantomspeisung für Kondensatormikrofone, einen PAD von -20 dB für Percussion, Blasinstrumente und lautstarke Verstärker, eine 180°-Polaritätsumkehr zur Korrektur von Phasenproblemen bei der Mehrfachabnahme des Schlagzeugs sowie einen Hochpassfilter mit 6 dB pro Oktave, der Schlaggeräusche und unerwünschte tiefe Frequenzen unter 80 Hz reduziert.

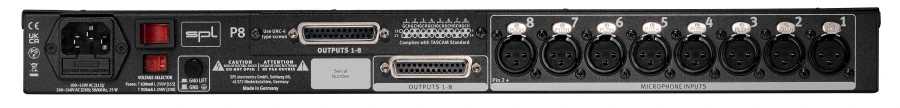

DB25-Ausgänge für Mehrspuraufnahmen und Backups

In der analogen Version verfügt der P8 über zwei DB25-Ausgänge, die beide die Line-Pegel-Signale der Vorverstärkerkanäle 1 bis 8 liefern. Schließen Sie den ersten Ausgang direkt an den DB25-Eingang Ihres Mehrkanal-AD-Wandlers an und den zweiten parallel an ein zweites Aufnahmesystem: Bei Live-Sessions oder wichtigen Aufnahmen verfügen Sie so über ein vollständiges Backup, ohne dass ein externer Splitter erforderlich ist.

Neutrik-XLR-Mikrofoneingänge

Die acht Mikrofoneingänge auf der Rückseite verfügen über Neutrik-XLR-Anschlüsse mit vergoldeten Kontakten und elektronisch symmetrierter Signalübertragung.

Option: 8-Kanal-AD-Wandler mit ADAT-Ausgängen

Der P8 kann mit einer optionalen 8-Kanal-AD-Wandlerkarte konfiguriert werden, die auf dem AKM AK5538-Chip basiert und Abtastraten von bis zu 192 kHz unterstützt. Die Karte ersetzt den zweiten DB25-Ausgang durch zwei optische ADAT-Ausgänge, um den P8 direkt an die ADAT-Eingänge Ihres Audio-Interfaces anzuschließen und dessen Mikrofoneingänge zu erweitern. Der Word-Clock-Bereich umfasst einen Eingang, einen Ausgang und einen Terminierungsschalter, während eine spezielle Taste die Abtastrate und die Taktquelle auswählt; ein USB-Serviceanschluss ist für Firmware-Updates reserviert.

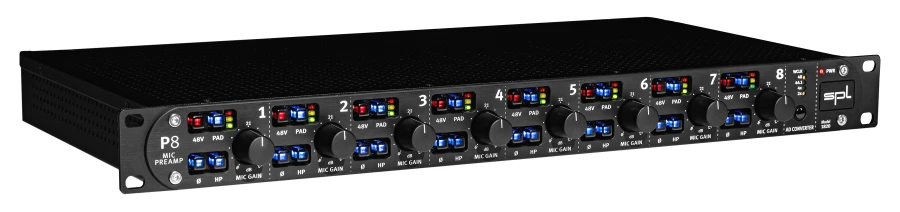

SPL Studio-Konstruktion im 1U-Rack-Format

Frontplatte aus 4 mm starkem, schwarz eloxiertem Aluminium, Drehregler aus massivem Aluminium und Gehäuse aus pulverbeschichtetem Stahl. Viele Schlüsselkomponenten sind mit Durchstecktechnik montiert, sodass sie auch nach Gehör ausgewählt werden können, und das interne lineare Netzteil mit abgeschirmtem Ringkerntransformator garantiert Stabilität und ein geringes Rauschen.

Technische Daten SPL P8

• Typ: 8-Kanal-Mikrofonvorverstärker mit diskreter Schaltungstechnik
• Eingänge: 8 x symmetrische Neutrik-XLR-Mikrofoneingänge mit vergoldeten Kontakten
• Ausgänge: 2 x symmetrische DB25-Anschlüsse mit Line-Pegel (Kanäle 1–8 parallel)
• Verstärkung: von +8 bis +62 dB
• Funktionen pro Kanal: 48-V-Phantomspeisung, PAD -20 dB, Polaritätsumkehr, Hochpassfilter 6 dB/Oktave bei 80 Hz
• Maximaler Eingangspegel (Mikrofon): 13,5 dBu
• Eingangsimpedanz: 10 kΩ
• Ausgangsimpedanz: 75 Ω
• Frequenzgang: 15 Hz – 200 kHz
• Äquivalentes Eingangsrauschen (EIN): -124 dBu
• Rauschen (A-bewertet, 150 Ω): -94 dBu bei 30 dB, -66 dBu bei 62 dB
• Gleichtaktunterdrückung (1 kHz): < 78 dB
• THD+N (1 kHz): 0,003 % bei 30 dB, 0,022 % bei maximaler Verstärkung
• Signalanzeigen: grün -25 dBu, gelb 0 dBu, rot +19 dBu (ohne AD-Wandler) oder -3 dBFS / +12 dBu (mit AD-Wandler)
• AD-Wandler-Option: 8 Kanäle, AKM AK5538-Chip, bis zu 192 kHz, 2 x optischer ADAT-Ausgang, Word-Clock-Ein-/Ausgang mit Terminierung, USB-Serviceanschluss
• Betriebsspannung der Audioelektronik: ±18 V
• Stromversorgung: internes lineares Netzteil mit abgeschirmtem Ringkerntransformator
• Netzspannung (wählbar): 230 V AC / 50 Hz; 115 V AC / 60 Hz
• Sicherungen: T 315 mA (230 V), T 630 mA (115 V)
• Leistungsaufnahme: max. 27 VA
• Abmessungen (B x H x T): 482 x 44 x 237 mm (19"-Rack, 1 HE)
• Gewicht: 4,15 kg
• Gewicht mit Verpackung: 5,4 kg
