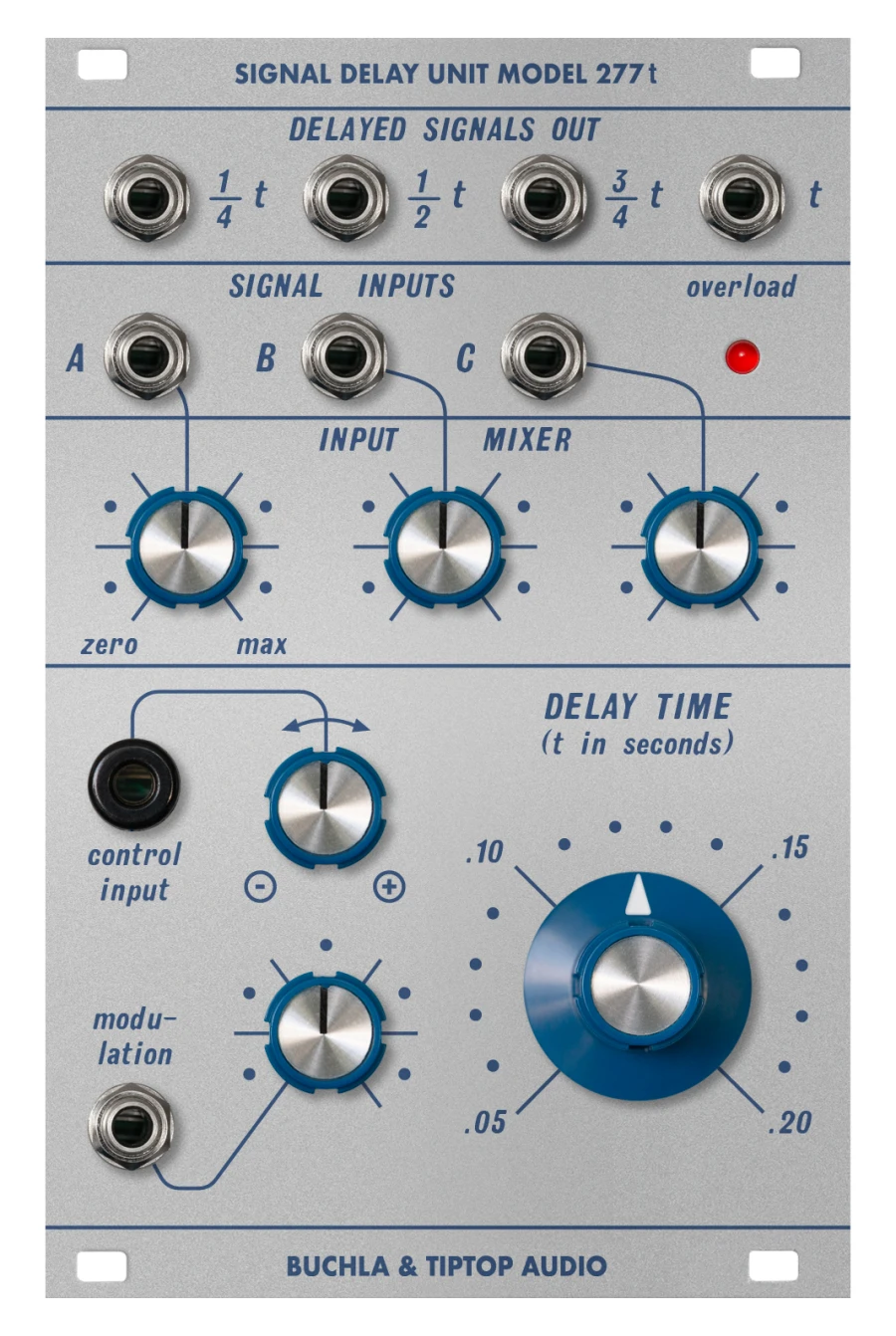

TipTop Audio 277t Signal Delay Unit

Über Patch programmierbares Delay-Modul

• Basierend auf dem unvollendeten Entwurf der Buchla Model 277 Signal Delay Unit aus dem Jahr 1972
• Digitale, taktsynchrone Verzögerungsleitung mit vier simultanen Taps bei ¼, ½, ¾ und voller Länge
• Feedback und Routing vollständig über Patch-Anschlüsse realisiert, ohne vordefinierte Signalwege
• Spannungsgesteuerte Verzögerungszeitregelung mit bipolarem Attenuverter
• Spezieller Eingang für Audio-Rate-FM des Takts: Chorus, Warble und Pitch-Shift
• Wählbarer kurzer und erweiterter Original-Verzögerungsbereich
• Eurorack-Format, Tiptop Audio Buchla 200t-Serie

Die Tiptop Audio 277t Signal Delay Unit entstand aus einem Projekt, das Don Buchla nie vollendet hat. Wir schreiben das Jahr 1972: Das digitale Delay ist noch fast Neuland, und das Echo wird mit Band erzeugt. Buchlas Idee war eine digitale, taktsynchrone Delay-Linie mit vier separaten Ausgängen, die bei ¼, ½, ¾ und der vollen Verzögerungszeit abgegriffen werden. Kein fertiger Echo-Effekt, sondern eine Reihe von Bausteinen, mit denen man einen solchen selbst zusammenstellen kann. Tiptop Audio ging von dem erhalten gebliebenen Schaltplan aus, um diesem Modul endlich Gestalt zu verleihen, und brachte es im Eurorack-Format als Teil der 200t-Serie auf den Markt.

Das Buchla 277t Delay: ein Modul aus Bausteinen, das sich per Patch zusammenstellen lässt

Der Bausteinansatz ist das, was das 277t ausmacht, wenn man es in die Hand nimmt. Es gibt weder einen Feedback-Regler noch einen Wet/Dry-Regler noch einen vorgegebenen Signalweg. Drei Eingänge mit Dämpfungsregler speisen die Delay-Kette, und die vier Taps werden unabhängig voneinander ausgegeben. Du entscheidest selbst, wie du sie verbindest.

Feedback und kreatives Routing mit den vier Taps

Leite einen der Ausgänge zurück in einen der Eingänge, und schon erhältst du Feedback. Wähle einen anderen Tap und verändere das Timing der Wiederholungen. Füge im Rückweg einen Filter, einen Frequency Shifter, einen LPG oder etwas deutlich Unorthodoxeres ein, und jede Wiederholung wird neu bearbeitet, bevor sie wieder in den Kreislauf zurückkehrt. Mit dem dreikanaligen Eingangsmixer kannst du Quelle und Returns präzise dosieren, während die Overload-LED dich warnt, wenn du es übertreibst.

Spannungssteuerung und FM-Steuerung des Clocks im Eurorack-Delay von Tiptop Audio

Die Verzögerungszeit wird über den Hauptregler „Rate“ eingestellt und ist über einen bipolaren Attenuverter spannungsgesteuert. Ein separater Eingang mit Dämpfungsregler ist für die Audio-Rate-Frequenzmodulation des Delay-Taktes vorgesehen.

Vom Chorus bis zum Pitch-Shift: Das Tempo modulieren, um den Klang zu modulieren

Das Variieren der Taktfrequenz verändert nicht nur den Abstand zwischen den Wiederholungen, sondern verzerrt auch die Tonhöhe des verzögerten Signals. Dadurch entstehen chorusähnliche Effekte, instabile Warble-Effekte und abruptere Tonhöhensprünge. Mit dem Range-Schalter kannst du zwischen der kurzen Verzögerung des Originaldesigns und einer längeren Einstellung wählen, die sich für deutlich voneinander getrennte Wiederholungen eignet.

Eher ein Zeitbereichsmodul als ein einfaches Delay

Das 277t lässt sich besser als patchebares Zeitbereichsmodul verstehen als als klassisches Delay: Du stellst das Routing bereit, es bietet dir vier Zeitpunkte, mit denen du arbeiten kannst. Es ist kein gewöhnliches Delay, und genau das macht es zu einem der spannendsten Module zum Patchen in deinem Eurorack-Gehäuse. Ein Stück Buchla-Geschichte, das über fünfzig Jahre lang in der Schublade schlummerte und nun bereit für dein System ist.

Technische Daten

• Marke: Tiptop Audio
• Modell: 277t Signal Delay Unit
• Serie: Buchla 200t
• Format: Eurorack
• Vorbild: Buchla Model 277 Signal Delay Unit (1972, nie fertiggestellt)
• Architektur: taktgesteuerte digitale Verzögerungsleitung
• Ausgänge: 4 simultane Verzögerungs-Taps (¼, ½, ¾, volle Länge)
• Audioeingänge: 3, jeweils mit eigenem Dämpfungsregler
• Eingangsmischer: 3 Kanäle
• Haupt-Rate-Regler für die Verzögerungszeit
• CV-Eingang für die Verzögerungszeit mit bipolarem Attenuverter
• Separater Audioeingang mit Dämpfungsregler für die FM des Delays
• Verzögerungsbereich: Original kurz / erweitert (umschaltbar)
• Feedback: wird über ein Patch erzielt, indem die Taps in die Eingänge zurückgeführt werden
• Anzeige: Überlast-LED
