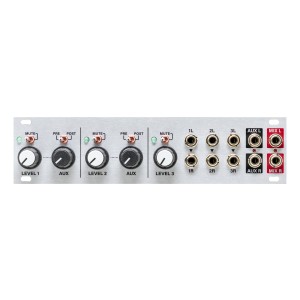

Intellijel Aux Mix 1U

Modulo mixer stereo con mandate ausiliarie

• Mixer stereo 1U a 3 canali con bus Aux stereo dedicato
• Ideale per Send FX, parallel processing, feedback mixing e mix “dub-style”
• Progettato per segnali audio (non per mixare CV)
• Ogni canale: Level preciso, Mute e LED di attività in ingresso
• Ingressi stereo con normal L→R per sorgenti mono
• Canali 1–2: controllo Aux Level con switch Pre/Post
• Uscite separate: Main Out + Aux Out
• Soft clipping su Main e Aux per saturazione più morbida e meno clipping duro
• Connettori posteriori 3-pin per routing/chaining senza cavi patch (cavi inclusi)
• Link: Aux In/Out + Chain In/Out per concatenare più Aux Mix 1U
• Ottimo in abbinamento con Stereo I/O 1U

Intellijel Aux Mix 1U: mixer stereo 1U con bus Aux dedicato

L’Intellijel Aux Mix 1U è un mixer stereo pensato per chi suona e performa con Eurorack e vuole gestire mix e mandate effetti in modo flessibile, con un bus Aux stereo separato dal mix principale. Puoi usarlo per creare send/return, catene di feedback controllato, cue di suoni o workflow in stile dub, mantenendo sempre il controllo su livelli e routing.

È un modulo progettato per audio (AC-coupled): non nasce per miscelare CV, ma per offrire una risposta musicale e prevedibile lungo tutta la corsa dei potenziometri grazie ad attenuatori logaritmici di qualità audio.

3 canali stereo con mute, LED e normal per sorgenti mono

Il modulo offre tre canali stereo, ciascuno con una coppia di ingressi dedicati. Per le sorgenti mono, l’ingresso sinistro è normalizzato al destro, così puoi patchare un solo cavo e ottenere un segnale duplicato L/R. Ogni canale include un controllo Level preciso, un interruttore Mute e un LED che indica l’attività del segnale in ingresso.

I tre canali vengono sommati verso le Main Outputs, pronte per essere inviate al resto del sistema Eurorack o a strumentazione pro-audio esterna.

Aux Send stereo con Pre/Post per FX, paralleli e feedback

Oltre al mix principale, i canali 1 e 2 includono un controllo Aux Level con selettore Pre/Post. In questo modo puoi decidere se la mandata Aux segue o meno il livello del canale, costruendo facilmente: send effetti tradizionali, processing parallelo o mix di feedback. L’Aux viene inviato a una coppia di uscite dedicata (Aux Outputs), completamente separata dal Main.

Soft clipping su Main e Aux per evitare clipping aggressivo

Sia lo stadio di uscita Main sia quello Aux includono diodi di soft clipping: quando spingi i livelli, la saturazione risulta più morbida e musicale, riducendo il clipping duro e sgradevole.

Connessioni 3-pin sul retro per chaining senza patch

Sul retro trovi 4 connettori 3-pin per instradare l’audio direttamente tra case e moduli Intellijel, senza dover usare cavi patch sul pannello frontale. Le connessioni includono Aux In, Aux Out, Chain In e Chain Out (cavi inclusi), e permettono anche di concatenare più Aux Mix 1U per creare catene di mix più grandi.

Specifiche tecniche

• Larghezza: 32HP (formato 1U Intellijel)
• Profondità: 42mm
• Canali: 3 stereo
• Aux: bus Aux stereo con controlli su CH1–CH2 e switch Pre/Post
• Controlli per canale: Level, Mute, LED attività
• Normal: L→R per sorgenti mono
• Uscite: Main stereo + Aux stereo
• Clipping: soft clipping su Main e Aux
• Link posteriori 3-pin: Aux In/Out, Chain In/Out (cavi inclusi)
• Accoppiamento: AC-coupled (solo audio)
• Assorbimento: 48mA @ +12V, 42mA @ -12V
