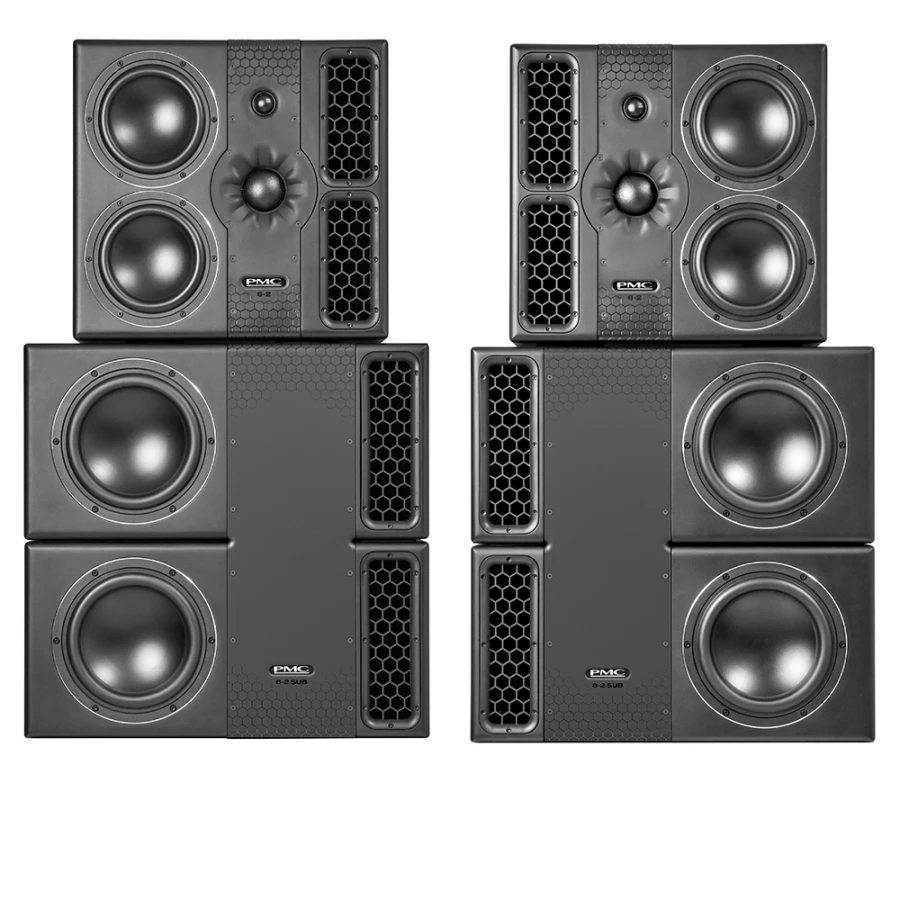

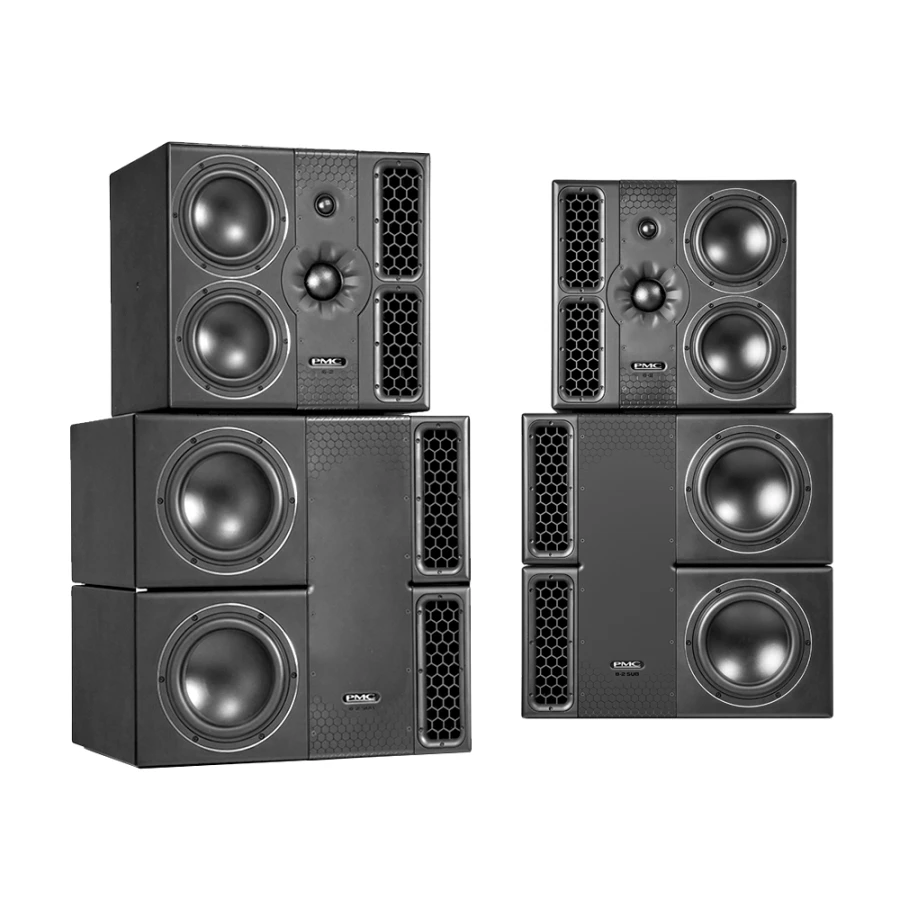

PMC 6-2 XBD

Monitor di riferimento midfield attivo a 3 vie con caricamento dei bassi ATL™ ed estensione sub

Aggiungendo un’unità PMC8-2 SUB a un monitor PMC6-2 si riconfigura facilmente il sistema nel rinomato formato XBD twin-cabinet di PMC. Questa configurazione combina la chiarezza e la risoluzione senza pari del PMC6-2 con un sub attivo perfettamente integrato, creando un sistema full-range ideale per la produzione musicale di alto livello.

Nel caso del PMC6-2, la modalità XBD rinforza l’uscita in basso dei driver LF del diffusore principale, incrementando sensibilmente l’headroom ed estendendo la risposta fino a 25 Hz, per un ascolto sempre autorevole e senza sforzo.

• Sistema XBD: 3 vie attivo, twin-cabinet, mid-field con caricamento ATL™.
• Risposta in frequenza (sistema): 25 Hz – 25 kHz (-3 dB @1 m, full space, on-axis).
• Amplificazione Class-D: HF 400 W, MF 400 W, LF 2 × 400 W; SUB (XBD) 2 × 400 W.
• I/O: ingresso analogico / digitale AES3 (16/24 bit, 18–192 kHz); uscita digitale “through” AES3 24 bit @ 96 kHz.
• Controllo in rete: interfaccia SoundAlign™ per EQ e settaggi di singoli diffusori o gruppi.
• DSP avanzato: crossover, protezione driver, EQ, delay e opzioni di polarità.

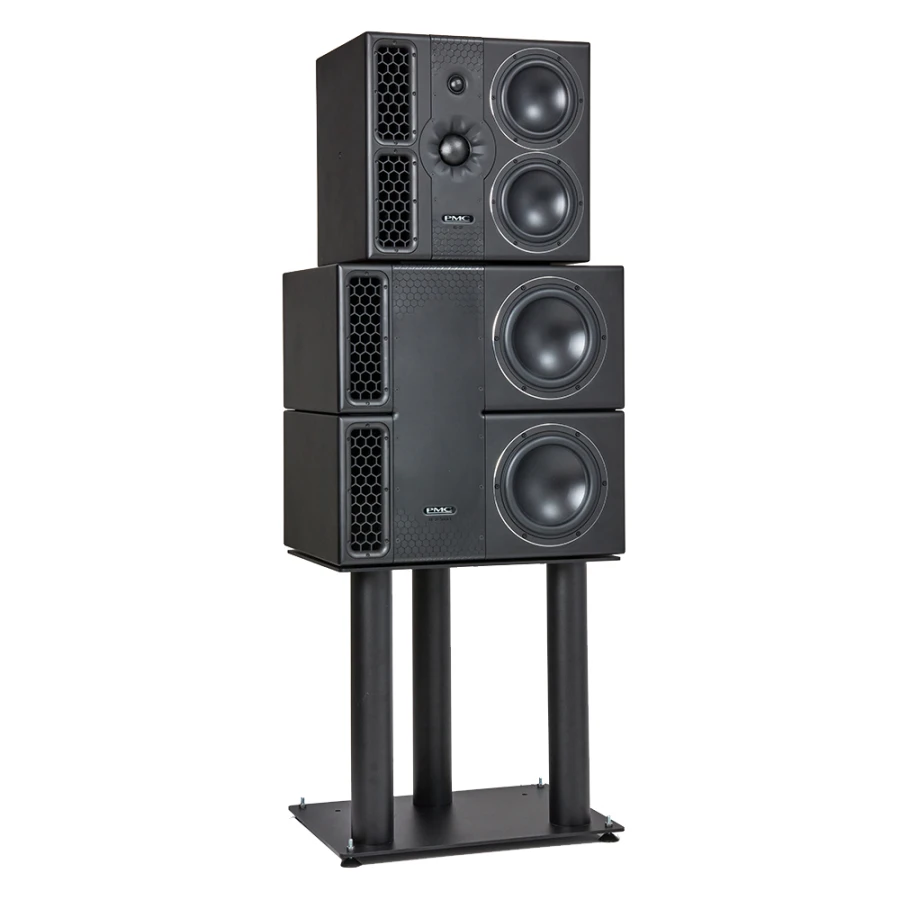

• Accessori: stativi dedicati da 19” (opzionali).

Configurazione semplice e controllo

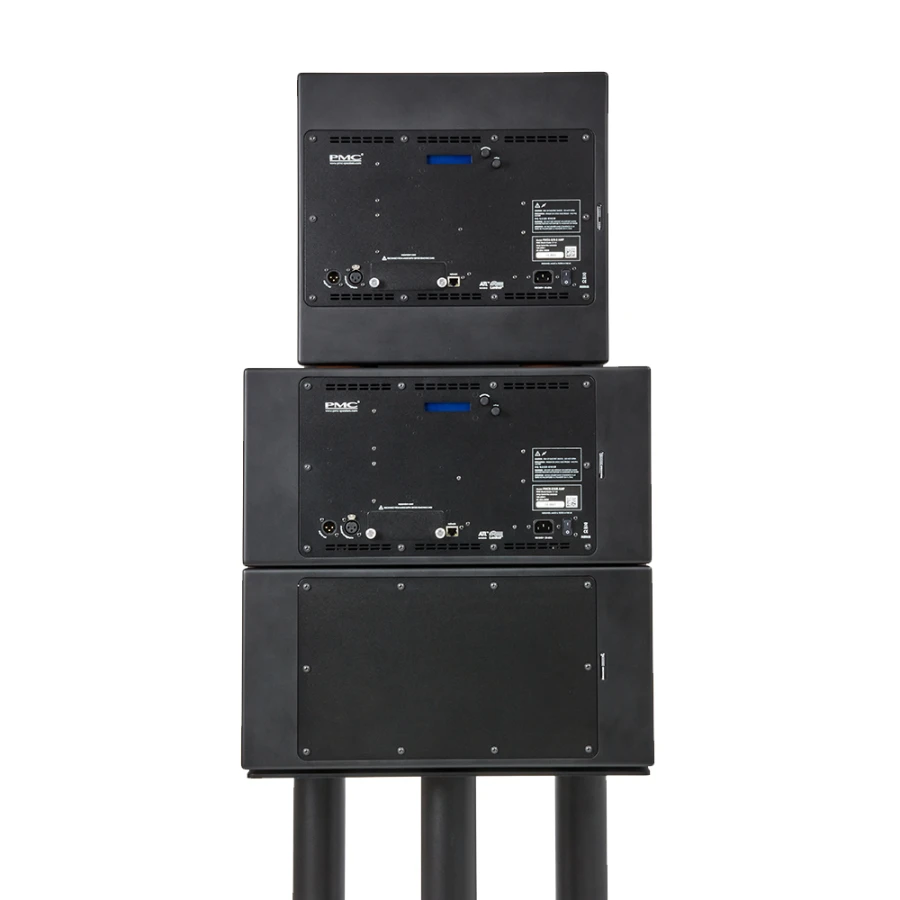

Per configurare il sistema PMC6-2 XBD, collega l’ingresso direttamente al PMC6-2 e aggiungi un cavo AES3 per portare l’uscita “through” del monitor principale al PMC8-2 SUB. I due cabinet possono essere collegati a una LAN o direttamente tra loro tramite le porte di rete. Selezionando la modalità dedicata “XBD”, il DSP combina in modo trasparente entrambe le unità in un unico monitor di scala maggiore. La configurazione dettagliata è disponibile dai controlli posteriori o via browser con SoundAlign™, dove, quando collegati, i diffusori appaiono come una singola unità PMC6-2 XBD.

Funzioni DSP del PMC6-2

• Level Trim: ±10 dB
• Filtro High-pass: 20–200 Hz, 12 dB/Oct
• Delay: 0–30 ms
• Fase: normale / invertita
• Filtri shelving LF & HF: 20 Hz – 20 kHz, ±10 dB, Q 0.707
• EQ parametrico: 5 bande, 20 Hz – 20 kHz, ±10 dB
• Preset utente: 3 + default di fabbrica
• Latenza: 2,4 ms

Alimentazione e consumo (PMC6-2)

• Alimentazione: 100–240 VAC auto-switching, 50–60 Hz (IEC C14)
• Consumo (idle): 50 W
• Consumo (max): 1500 W
• Dimensioni (H × W × D): 400 × 430 × 372 mm
• Peso: 21,3 kg ciascuno

Specifiche PMC 8-2 SUB

• Tipo: Subwoofer attivo con doppi woofer da 8" e caricamento ATL™
• Driver: LF PMC 200 mm (8") “studio 8”
• Lunghezza ATL™ effettiva: 3 m (9,8 ft)
• Risposta in frequenza: 25 Hz – 500 Hz (-3 dB @1 m, full space, on-axis)
• Sensibilità: +4 dBu in ingresso = 98 dB SPL @ 1 m
• Max SPL continuo: 115 dB @ 1 m
• Max SPL di picco: 121 dB @ 1 m
• Ingressi (XLR commutabile): Analogico / Digitale AES3
  • Analogico: max input +20 / +24 dBu (selezionabile), impedenza 22 kΩ
  • Digitale: segnale AES3 16/24 bit (L, R o L+R), 18–192 kHz, impedenza 110 Ω
• Slot di espansione: per upgrade di connettività futuri
• Uscita: XLR digitale AES3 (24 bit fissi @ 96 kHz)
• Rete: RJ45 per interfaccia web PMC SoundAlign
• Funzioni DSP:
  • Level Trim: ±10 dB
  • Filtri High-pass / Low-pass: 20–200 Hz, 12 dB/Oct
  • Delay: 0–30 ms
  • Fase: normale / invertita
  • Filtri shelving LF & HF: 20 Hz – 20 kHz, ±10 dB, Q 0.707
  • EQ parametrico: 5 bande, 20 Hz – 20 kHz, ±10 dB
  • Preset utente: 3 + default di fabbrica
  • Latenza: 2,4 ms
• Amplificazione: 300 W RMS
• Alimentazione: 100–240 VAC auto-switching, 50–60 Hz (IEC C14)
• Consumo: idle 25 W; max 300 W
• Dimensioni (H × W × D): 534 × 551 × 440 mm
• Peso: 37,5 kg ciascuno
