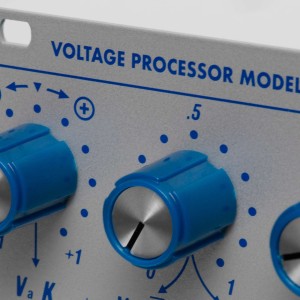

TipTop Audio Buchla Model 257t Dual Voltage Processor

• Processore a doppia tensione
• 2 canali identici, ciascuno con 3 ingressi per ridimensionare, invertire, mixare e modulare tensioni di controllo e segnali audio
• Ingresso Va con attenuatore bipolare
• Crossfader controllato in tensione (ingressi Vb e Vc) con offset commutabile di +5 V per l'ingresso Vb
• Uscita somma con offset regolabile (0 V - 10 V)

TipTop Audio Buchla Model 257t

Il processore a doppia tensione di controllo modello 257 è costituito da due sezioni identiche, ciascuna delle quali consente a diverse tensioni di controllo applicate di definire una singola tensione di uscita secondo l'equazione: (Va * K) + ((Vb * (1-M)) + (Vc * M)) + Voffset = V_out Le manipolazioni algebriche possibili con questo modulo includono addizione, sottrazione, ridimensionamento, inversione e moltiplicazione. È anche incorporata la capacità di utilizzare una tensione di controllo (M) per trasferire il controllo da una tensione applicata (V_b) a un'altra (V_c).

Funzioni

- Attenuverter Va è l'ingresso di tensione a per l'attenuverter (jack sinistro sul pannello) La manopola K può scalare la tensione Va in ingresso sia positivamente che negativamente - Crossfader V b è l'ingresso di tensione b per il lato sinistro del crossfader (secondo jack da sinistra) L'interruttore +.5 aggiunge 5 volt all'ingresso di Vb V c è l'ingresso di tensione c per il lato destro del crossfader (quarto jack da sinistra) M scala Vb da 1 a 0 in base alla posizione della manopola M M scala Vc da 0 a 1 in base alla posizione della manopola M L'ingresso CV centrale su M/M può dissolversi in modo incrociato tra Vb e Vc (terzo jack da sinistra) La manopola M e la M CV sommate per controllare la posizione della dissolvenza incrociata - Offset Voffset Aggiunge 0 - 10 volt a qualsiasi combinazione di Va + V b + V c - Output V out è la tensione combinata di attenuatore, crossfader e offset (jack destro sul pannello)

---

Specifiche Tecniche

• 14HP
• Depth: 25mm
• Power: +12V 45mA / -12V 22mA
