DOEPFER A-135-2

• One of the most compact voltage-controlled four-channel audio mixers on the market
• Separate All and Selected outputs
• Each channel has an attenuator and a gain control on both the audio and CV inputs
• Can be used as a mixer, as a dual stereo VCA, as a quadruple VCA or as a quadrophonic distributor

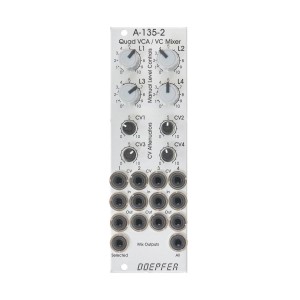

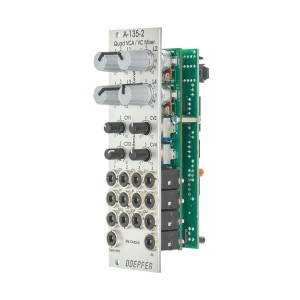

Doepfer A-135-2

Quad VCA / Voltage Controlled Mixer

Il popolare Doepfer A-135 è stato ridotto a 8 HP, rendendolo uno dei mixer audio a quattro canali con controllo della tensione più compatti sul mercato. La nuova versione ora offre output All e Selected separati per una flessibilità ancora maggiore! Il volume di ogni canale può essere modulato tramite la tensione di controllo. Inoltre, ogni canale ha un attenuatore e un controllo del guadagno sugli ingressi audio e CV. Il modulo può essere utilizzato come mixer, come doppio VCA stereo, come quadruplo VCA o come distributore quadrifonico. Grazie all'accoppiamento DC, può essere utilizzato anche per l'elaborazione di tensioni di controllo. Il modulo A-135-2 è costituito da quattro VCA lineari con funzione di miscelazione. Il livello di ingresso viene regolato con l'attenuatore. Il controllo del volume di ciascun segnale in ingresso può essere controllato manualmente con il potenziometro del guadagno e tramite una tensione di controllo all'ingresso CV e può essere prelevato dall'uscita individuale, proprio come con un normale VCA. Inoltre, l'A-135-2 miscela i quattro segnali in una delle uscite della somma con un guadagno massimo di 0,6 per evitare il clipping. All'uscita Selected viene visualizzato il segnale della somma di tutti i VCA, se nessun cavo patch è collegato alla presa Out del rispettivo VCA. I VCA con un cavo patch collegato al jack Out vengono rimossi dalla somma. L'uscita All mixa sempre tutti e quattro i canali. Grazie a ponticelli interni, i quattro ingressi di segnale possono essere normalizzati tra loro. In questo modo un segnale può essere distribuito a 4 diversi canali tramite il controllo della tensione (ad es. Per la distribuzione quadrifonica di segnali audio).

---

Specifiche Tecniche

Controls, In/Outputs and Functions of each VCA:

• Level (manual control of the VCA amplification), small rubberized knob (L1...L4)
• Control voltage input with associated attenuator (CV1...CV4), for the full VCA control range about 0...+5V control voltage are required (attenuator fully clockwise), for higher control voltages the attenuator is used, the attenuators are without knobs, just plastic shafts with white marker
• Signal Input
• Signal Output
• All inputs and outputs are DC coupled. Consequently the VCAs can be used to process both audio and control voltages (e.g. to control the level of LFOs or envelopes)
• The signal input is not equipped with an attenuator. But the VCAs can process all signals up to 15Vpp / -7.5...+7.5V without clipping. In case of higher levels an external attenuator is required (e.g. A-183-1).
• The available amplification range is  0...1, the maximal amplification is 1 (i.e. it "clips" and remains at 1 even if the control voltage goes beyond the value that corresponds to amplification 1)

Functions of the voltage controlled mixers:

• two outputs ("Selected" and "All")
• Selected output: the ouput if a VCA is removed from this sum signal when a plug is inserted into the corresponding VCA output.
• All output: sum of all VCA outputs, regardless of inserted plugs into the VCA outputs
• The maximal amplification is  about 0.6 to avoid clipping at the mixer outputs (otherwise the outputs may distort with 15Vpp signals at each signal input and full amplifications)

Special functions of the voltage controlled mixer (selectable by internal jumpers)

• Dual Stereo VCA: In this case the control unit of VCA1 (L1 + CV1) affects also VCA3 and the control unit of VCA2 (L2 + CV2) affects also VCA4. The control units of VCA3 (L3 + CV3) and VCA4 (L4 +CV4) are out of operation.
• Quad VCA: In this case the control unit of VCA1 (L1 + CV1) affects all four VCAs. The control units of VCA2, VCA3 and VCA4 are out of operation. In this mode the module has the same function as module A-132-2. That's why module A-132-2 will be discontinued.
• Normalling of the signal inputs: by means of internal jumpers signal input 1 can be normalled to signal input 2, signal input 2 to signal input 3 and signal input 3 to signal input In 4. That way the same input signal can be distributed to four different channels by means of control voltages (e.g. quadrophonic distribution of audio signals). Suitable control voltage sources are e.g. A-144 (Morphing Controller) or A-143-9 (Quadrature LFO).

Additional technical specification for each VCA (based on the specifications of the VCA circuits CEM3360/AS3360 used in the module):

• Crosstalk between VCAs: typ. - 80dB
• Signal attenuation at 0V CV: typ. -70dB
• Total harmonic distortion: typ. 1%
• Control voltage feedthrough: max. 15mV

Width: 8 HP Depth: 45 mm (measured from the rear side of the front panel) Current: +40mA (+12V) / -40mA (-12V)
